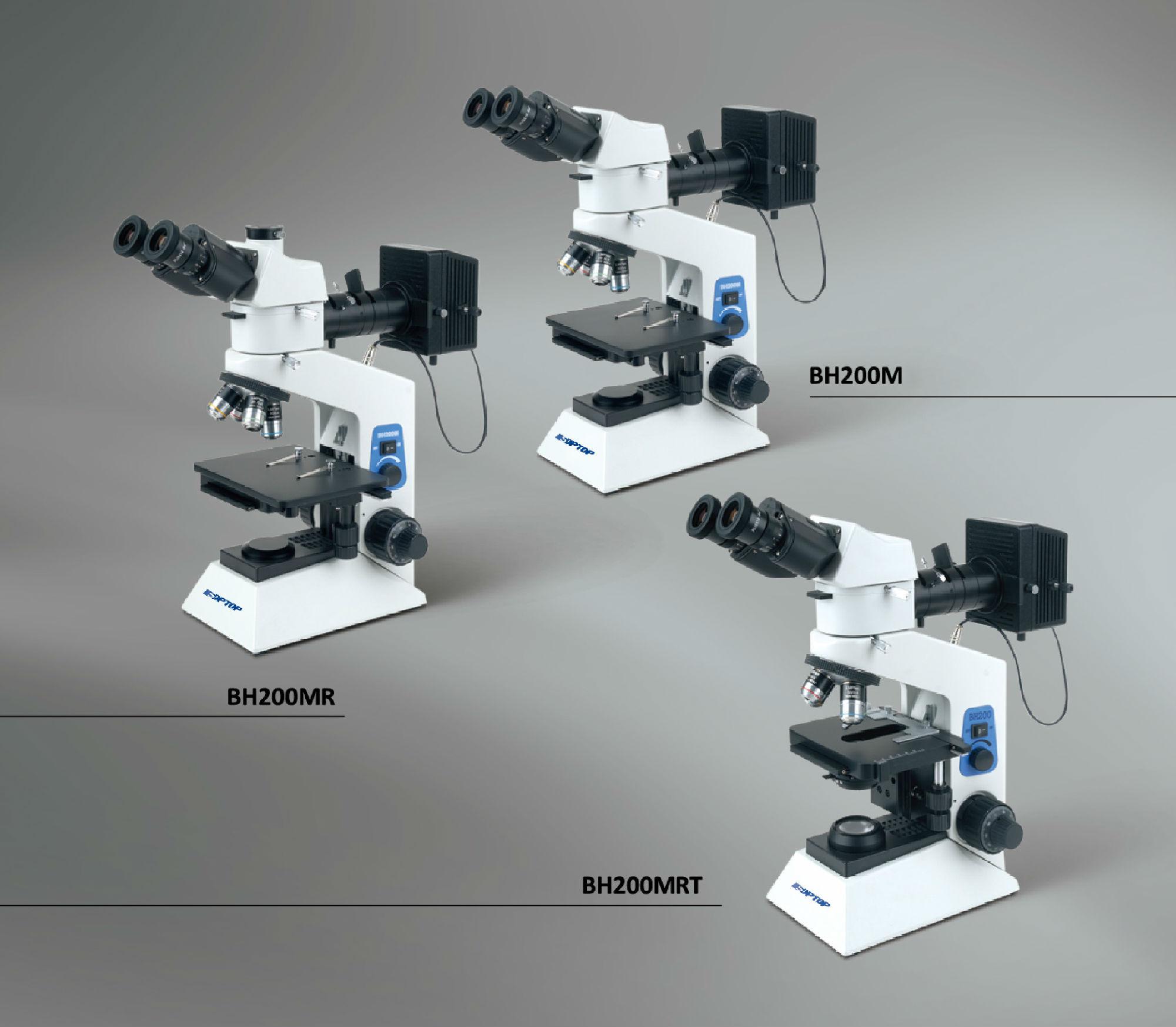

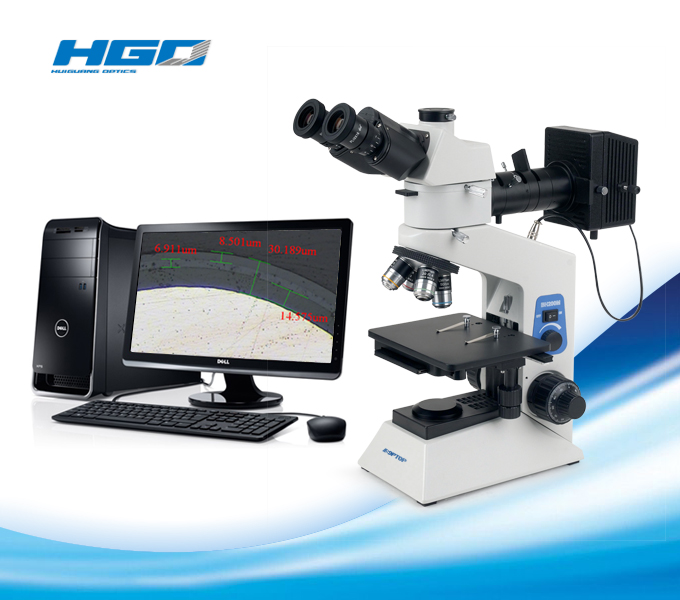

材料分析顯微鏡BH200系列
光學系統：有限遠色差校正光學系統，影像質量好
目鏡及物鏡：
A）高眼點平場目鏡PL10X，線視場數18mm，提供寬闊平坦的現察空間，可安裝各類測微尺
B）長工作距離專業消色差金相物鏡
C）無蓋玻片設計，圖像優良
●照明系統：落射式柯拉照明，并設計防反射結構，有效防止反射光線的干擾，從而使成圖像更清晰，視場襯度更好
●采用自適應式寬電壓100V-240V，6V30W鹵素燈，燈絲中心可調，光強連續可調，照明更加充足，有效提高圖像的質量
●載物臺：復合式機械移動平臺，低手位同軸調節，并在機械平臺上附設180mmx145mm的平板平臺，但于放當較大尺寸的樣品
●附件
A）照明光路中可加入黃、綠、藍、白四種濾色片，為觀察各種樣品根供不同色度的殿明
B）照明光常中可加入起偏鏡和檢偏鏡，實現偏光觀察
C）起偏鏡±25°可調，能有效調整正交態或視場襯度
材料分析顯微鏡BH200系列技術規格表
型號 | BH200M | BH200MR | BH200MRT |
光學系統 | 有限遠色差校正光學系統 | ||
觀察筒 | 標配：鉸鏈式雙目， 30°傾斜，360°旋轉，視度可調 | ||
標配：鉸鏈式三目， 30°傾斜，360°旋轉，視度可調 | |||
目鏡 | 高眼點平場目鏡L10X/18mm | ||
物鏡 | 長工作距離平場消色差專業金相物鏡5X、10X、20X、50X、100X | ||
轉換器 | 標配：四孔轉換器 | ||
選配：五孔轉換器 | |||
調焦要機構 | 粗微調同軸調焦機構，帶有松緊調節和上限位裝置，相調行程25mm，微調精度0.002mm | ||
載物臺 | 雙層機械載物臺，尺寸140mmX132mm（附180mmX145mm平板平臺） | ||
照明系統 | 反射式柯拉照明，自適應寬電壓100V-240V，6V/30W鹵素燈，光強連續可調 | ||

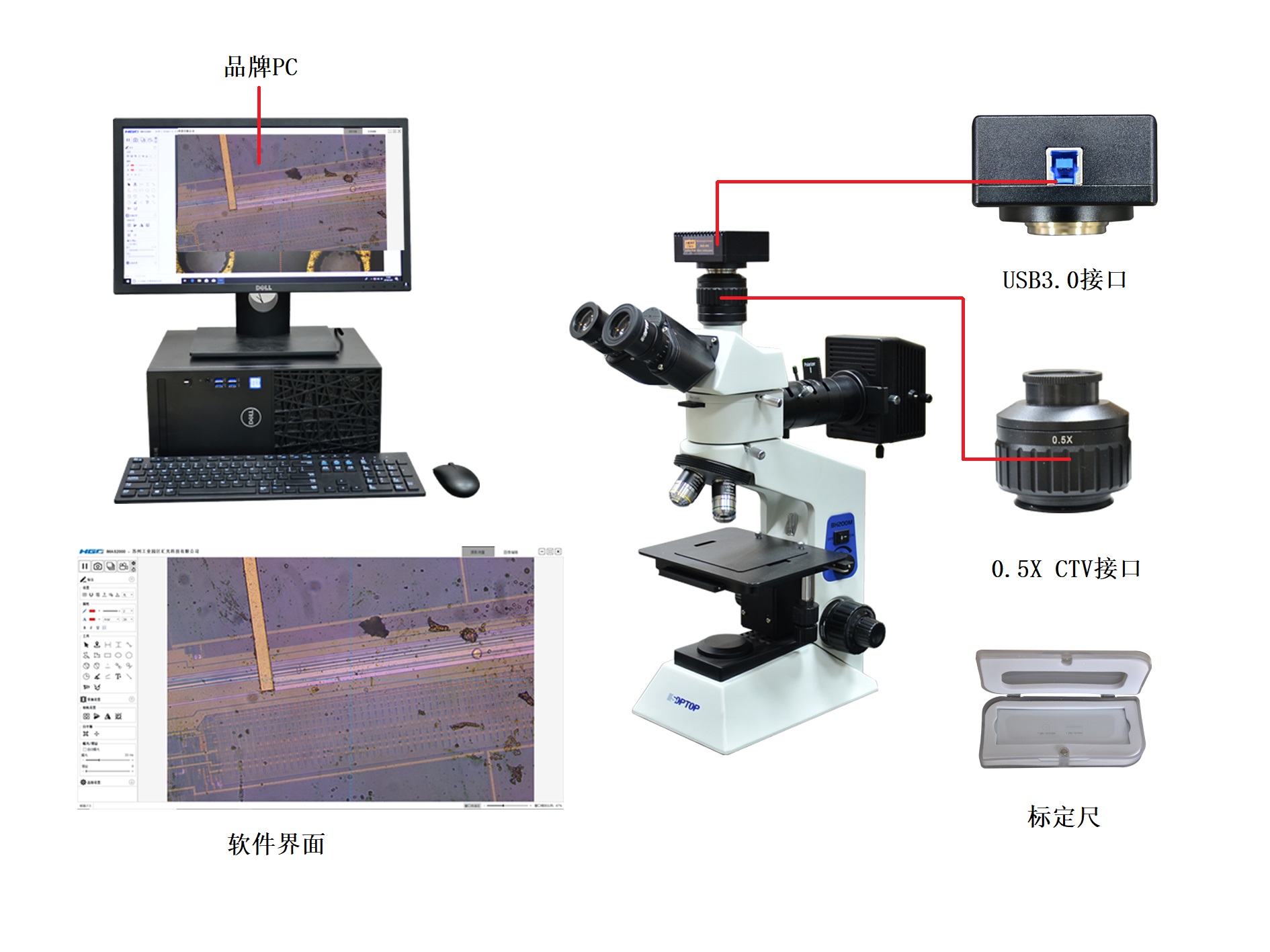

附件 | 可調焦C接口，偏光附件：起偏鏡插板、檢查鏡插板 | ||
材料分析顯微鏡BH200系列物鏡參數表
類別 | 倍率 | 數值孔徑（N.A.） | 工作距離（W.D） | 蓋玻片厚度 | 共軛據 |
專業長工作距平場消色差金相物鏡 | 5X | 0.13 | 15.5mm | 0 | 195 |
10X | 0.25 | 8.7mm | 0 | 195 | |
20X | 0.40 | 8.8mm | 0 | 195 | |
50X | 0.60 | 5.10mm | 0 | 195 | |
100X | 0.80 | 2.00mm | 0 | 195 |
材料分析顯微鏡BH200系列目鏡參數表
目鏡 | PL10X/18 | PL10X/18R | WF15X/13 | WF15X/13R | WF20X/10 | WF20X/10R |
視場數 | 18mm | 18mm | 13mm | 13mm | 10mm | 10mm |

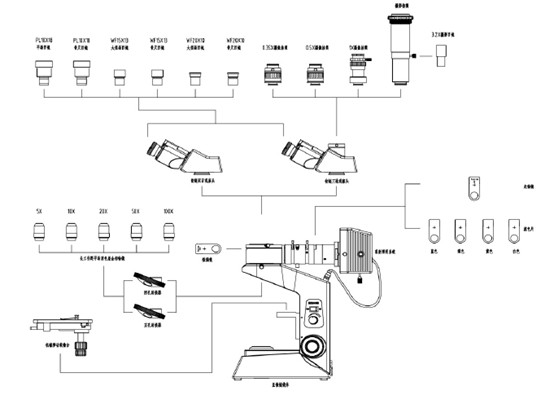

BH200M系列正置金相顯微鏡配置圖
